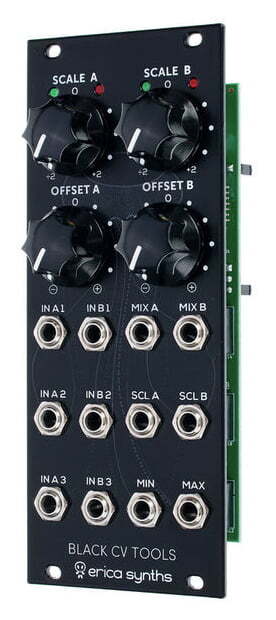

Модульный синтезатор Erica Synths Black CV Tools

Erica Synths Black CV Tools — полностью аналоговый модуль CV и аудиопроцессора. предназначен для сложных манипуляций с сигналами — микшированием, масштабированием, смещением, формированием волны и других. Модуль имеет несколько конфигураций, переключаемых с помощью перемычек на задней панели. Ручки Scale A и Scale B регулируют уровни ослабления / усиления / инвертирования для каждого выхода микшера. Параметры Offset отвечают за смещение в диапазоне +/- 10 В. Если ко входу In 1 ничего не подключено, то на выходе Mix появляется опорное напряжение +5 В. Выходы Min и Max определяют максимальные и минимальные кривые сигналов Mix A и Mix B. При подаче нескольких CV-сигналов ко входам, кривые Max и Min будут казаться случайными CV, отражающими взаимодействие между Mix A и Mix B. При подаче аудиосигнала, результатом на выходах Min и Max будет экстремальная форма волны. Особенности Black CV Tools: * Два трехканальных аудио и CV-микшера с единичным усилением; * Два аттенюатора / усилителя с биполярным смещением; * Экстрактор минимальных и максимальных функций; * Опорное напряжение + 5В (если вход 1 не пропатчен); * Светодиодные биполярные индикаторы уровня. * Erica Synths * Клавиши Erica Synths * Синтезаторы Erica Synths Файлы для скачивания * Инструкция для Erica Synths Black CV Tools (англ.) (PDF 227.904 Кб)
