Модульный синтезатор Xaoc Devices Erfurt

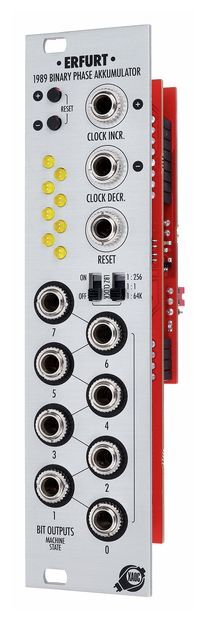

Xaoc Devices Erfurt — цифровой модуль тактового генератора с восемью выходами, делителя звуковой частоты, двунаправленного двоичного счетчика или компонента 8-битной системы Leibniz Binary Subsystem. В качестве памяти используется 8-битный регистр. Состояние выводится на передней панели через восемь бинарных выходов (гейт 5 В) и отражается восемью светодиодами состояния. Один тактовый вход увеличивает состояние при каждом импульсе, один уменьшает и один сбрасывает состояние на ноль. Состояние также можно изменить вручную с помощью двух кнопок. Выход счетчика можно использовать в качестве источника фазы, управляющего цифровой волновой таблицей. При подключении к другим модулям системы Leibniz может сканировать формы волны в Jena, создавать ступенчатые напряжения для интересных глиссандо с Drezno и другими VCO, генерировать гейт-паттерны, оживляющие спектр гармонических банков в Odessa, а также создавать псевдохаотические последовательности при возврате в Lipsk. При автономной работе Erfurt может действовать как тактовый генератор с восемью выходами или как делитель звуковой частоты. Модуль основан на логике CMOS без процессора и может работать на очень высоких частотах без искажений или частотных помех. Также имеет собственный внутренний источник синхронизации высоких частот, который можно использовать с источниками данных без синхронизации. Особенности Erfurt: * Компонент Leibniz Binary Subsystem; * Накопитель фазы; * Программируемый цифровой осциллятор; * Двунаправленный двоичный счетчик; * Делитель тактового сигнала и звуковой частоты; * Защита от обратного питания. * Xaoc Devices * Клавиши Xaoc Devices * Синтезаторы Xaoc Devices Файлы для скачивания * Инструкция для Xaoc Devices Erfurt (англ.) (PDF 872.100 Кб)
