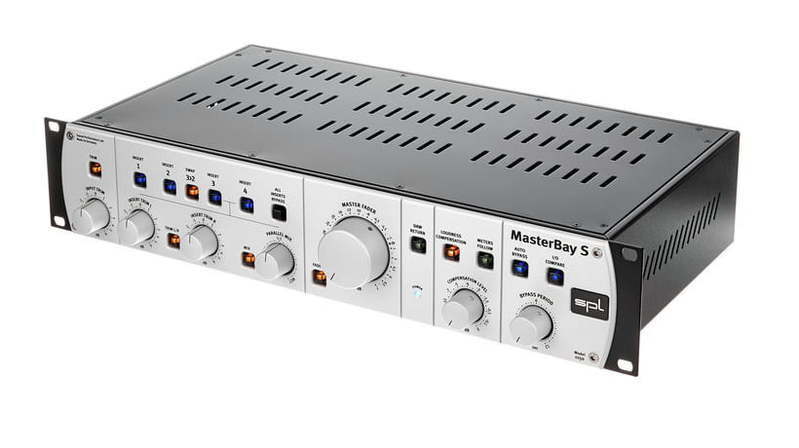

Патчбэй SPL MasterBay S

Ключевые особенности модели: * 4 инсерта переключаемого типа; * функция типа Parallel Mix; * A/B сравнение в автоматическом режиме со свободно избираемыми временными промежутками; * компенсация громкости; * отдельные потенциометры, предназначенные для уровней как входных, так и выходных каналов; * большой уровневый регулятор, предназначенный для динамичного фейдинга; * всегда снижает преобразование сигнала до предельного минимума; * все звуковые сигналы контролируются надежнейшими переключателями релейного типа и потенциометрами. Основные технические характеристики Входы и выходы модели: * усилитель дифференциального типа, бестрансформаторный и электроннобалансный; * разъёмы входного типа: главный вход представлен как 2хXLR, возврат инсертов 1-4, как 4х2XLR, возврат с DAW, как 2хXLR; * разъёмы выходного типа: выход типа REC: 2хXLR, посыл инсертов 1-4: 4х2XLR, мониторный выход: 2хXLR, выходы типа Metering: 2х1/4" «джек» (то есть L+R); * уровень (номинальный) входного сигнала составляет + 4дБu Сопротивление на входе * Главный вход: 20кОм небалансного типа, 40кОм балансного типа; * возврат 1-го инсерта: 20кОм небалансного типа, 40кОм балансного типа. Данные при не активных инсертах 2,3. Если 2,3 активны, то сопротивление на входе будет зависеть от приборов, которые подключены к инсертам 2/3; * возврат 1-го инсерта: 20кОм небалансного типа, 40кОм балансного типа. Данные при не активном инсерте 3. В том случае если 3 активен, сопротивление на входе будет зависеть от прибора, который подключен к инсерту 3; * возврат 3-го инсерта: 20кОм небалансного типа, 40кОм балансного типа; * возврат 4-го инсерта: 20кОм небалансного типа, 40кОм балансного типа; * возврат с DAW: 20кОм небалансного типа, 40кОм балансного типа. Сопротивление на выходе: * выход типа REC: 75Ом небалансного типа, 150Ом балансного типа; * посыл 1-го инсерта: 75Ом небалансного типа, 150Ом балансного типа; * посыл 2-го инсерта: 75Ом небалансного типа, 150Ом балансного типа. Данные при не активном инсерте 1. В том случае, если 1 активен, то сопротивление на входе будет зависеть от прибора, который подключен к инсерту 1; * посыл 3-го инсерта: 75Ом небалансного типа, 150Ом балансного типа. Данные при не активных инсертах 1,2. Если же 1,2 активны, то сопротивление на входе будет зависеть от приборов, которые подключены к инсертам 1,2; * посыл 4-го инсерта: 75Ом небалансного типа, 150Ом балансного типа. Данные при активном инсерте4 либо, если все имеющиеся инсерты неактивны; * мониторный выход: 75Ом небалансного типа, 150Ом балансного типа; * выход типа Metering: 10 Ом небалансный, 20 Ом балансный Диапазоны по контролю громкости: * вход: -6 дБ - + 6 дБ; * инсерты: -6 дБ - + 6 дБ; * мастер-фейдер: -80 дБ - + 7 дБ; * уровень компенсаций: -12 дБ - 0 дБ. Суммарные технические характеристики: * предельно возможный входной уровень: 23,0дБu; * предельно возможный выходной уровень: 23,0дБu; * диапазон частот: от 10Гц до 100 Гц, при -3 дБ: менее 10Гц до 200кГц; * ослабление сигнала синфазного типа (CMR): главный вход менее 70дБ, возврат DAW более 70дБ, (при условии 1кГц и 0дБ входного уровня); * коэффициент искажений нелинейного типа плюс шум: выход типа REC 0,0015%, мониторный выход составляет 0,0015%, (при 1кГц и входном уровне +4дБu); * отношение сигнала и шума (А-взвешенного типа): выход типа REC менее -99,0дБ, мониторный выход менее -98,0дБ; * характеристики взаимопроникновения каналов типа L/R (при 1кГц): менее 98, 0дБ; * диапазон динамического характера (невзвешенного типа): - выход типа REC 118,5дБ, мониторный выход: 116,0дБ. Характеристики питания: * трансформатор тороидального типа, блок питания, предназначенный для светодиодов и для реле: 12В/6,3ВА, источник питания для аудио: 2x18 В/16ВА; * характеристики предохранителей: 230В-50Гц при 1А; 115В-60Гц при 2А; * переключатель напряжений: 115В / 230В; * мощность потребления: 24Вт. Габариты и масса * габаритные размеры: 482x88x237 (265мм включая разъемы с потенциометрами); * вес устройства: 5,5 кг. * SPL * Коммутация SPL * Патчбэи SPL
